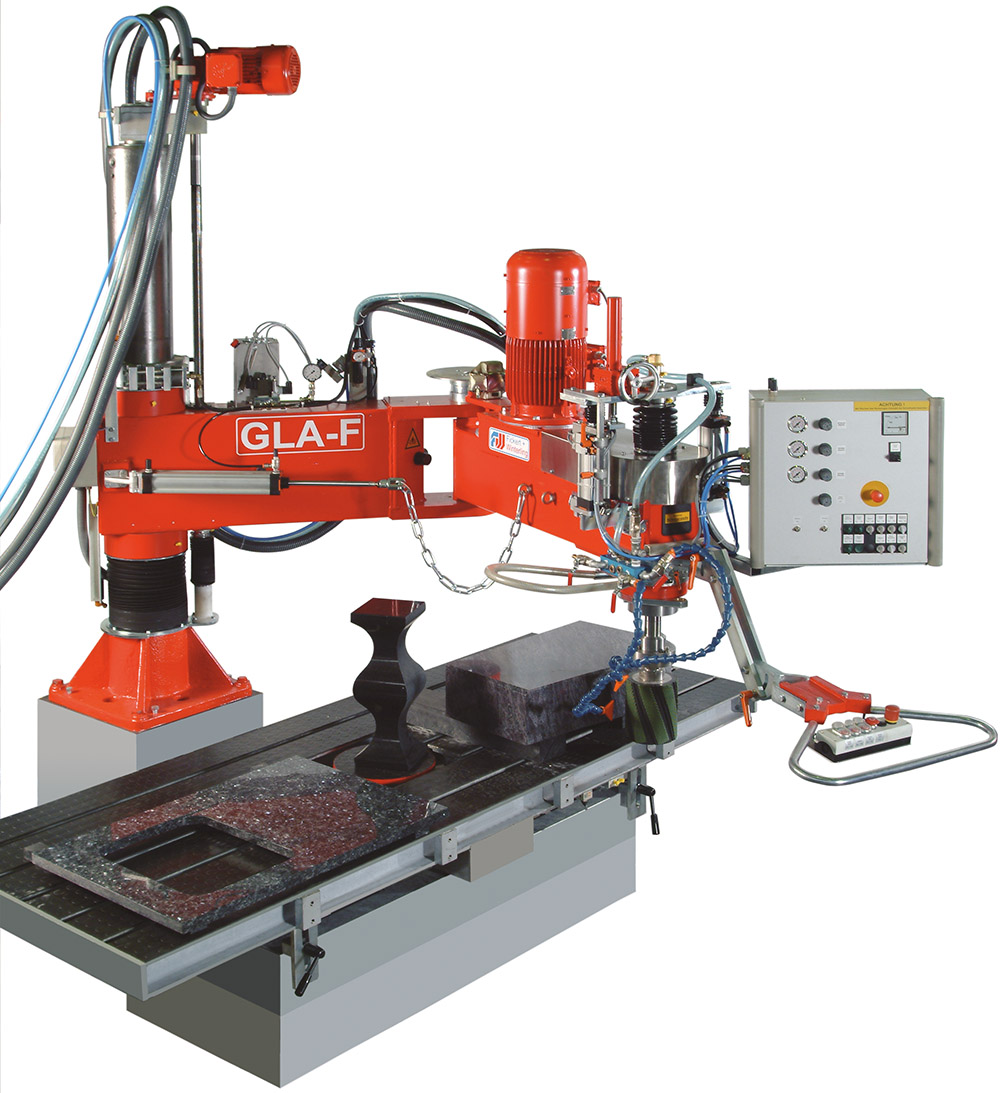

GLA-F Gelenkarm- Schleif- und Fräsmaschine Universal-Maschine für Grabsteine und Küchen- oder Waschtischplatten

Der Inhalt ist nicht verfügbar.
Bitte erlaube Cookies, indem du auf Übernehmen im Banner klickst.

Ein Alleskönner – ausgehend von einer robusten Maschine zur Grabmalfertigung bereits ab dem zugesägten Rohstück, – erweitert für den Leistungsumfang des exklusiven Innen- ausbaus, wie Küchen- oder Waschtischplatten. Sägen, Fräsen, Schleifen, Polieren und Bohren an Oberflä- chen oder Nebenseiten – diese enorme Flexibilität erspart Raum und Kosten. Leichte Bedienung, hohe Leistungsfä- higkeit und in langen Jahren bewiesene Zuverlässigkeit werden auch Sie überzeugen. Das universelle Werkzeugwechselsystem über Bajonettverschluss erlaubt eine Anpassung an alle marktüblichen Werkzeugsysteme.

Bereits in der Grundausstattung enthalten:

  • dickwandige Gusssäule zur Schwingungsdämpfung, mit Faltenbalgabdeckung
  • Hydraulische Gelenkarmsperren
  • Pneumatischer Andruckzylinder für den Gelenkarm
  • gehärtete und geschliffene Vielkeil-Schleifwelle
  • Pneumatischer Schleifdruck mit getrenntem Druck und Gegendruck
  • Höhenanschlag für Schleifwellenfeinzustellung
  • Schleifwellendrehzahl 200-2500 1/min mit hohem Drehmoment auch für große Schleifköpfe
  • Führungsgriff individuell einstellbar

Optionen:

  • Seitenschleifaggregat
  • Schnelllaufspindel bis 10.000 1/min
  • individuelle Arbeitstische

Technische Daten

  • Säule: Grauguß, 0=210 mm, befestigt auf Sockel, Schwenkbereich ca. 360°
  • Gelenkarme: verwindungssteife Stahlprofilkonstruktion
  • Ausladung 2 x 1.100 mm
  • Optional 2 x 1.300 mm
  • Höhenverstellung 750 mm
  • Arbeitsspindel: gehärtete, geschliffene Vielkeilwelle mit zentraler Wasserzuführung, pneumatischer Hub 125 mm
  • Arbeitstisch: 1.500 mm – 2.500 mm x 1.000 mm starr oder neigbar
  • Optional: pneumatischer Hubteller
  • Stromanschluß: 400 V/50Hz, 10kVA
  • Druckluftbedarf: R 1/2″, 8 bar, 40l/min
  • Wasserbedarf: R 3/4 „, 3 bar, 20l/min Gewicht: 1.100 kg

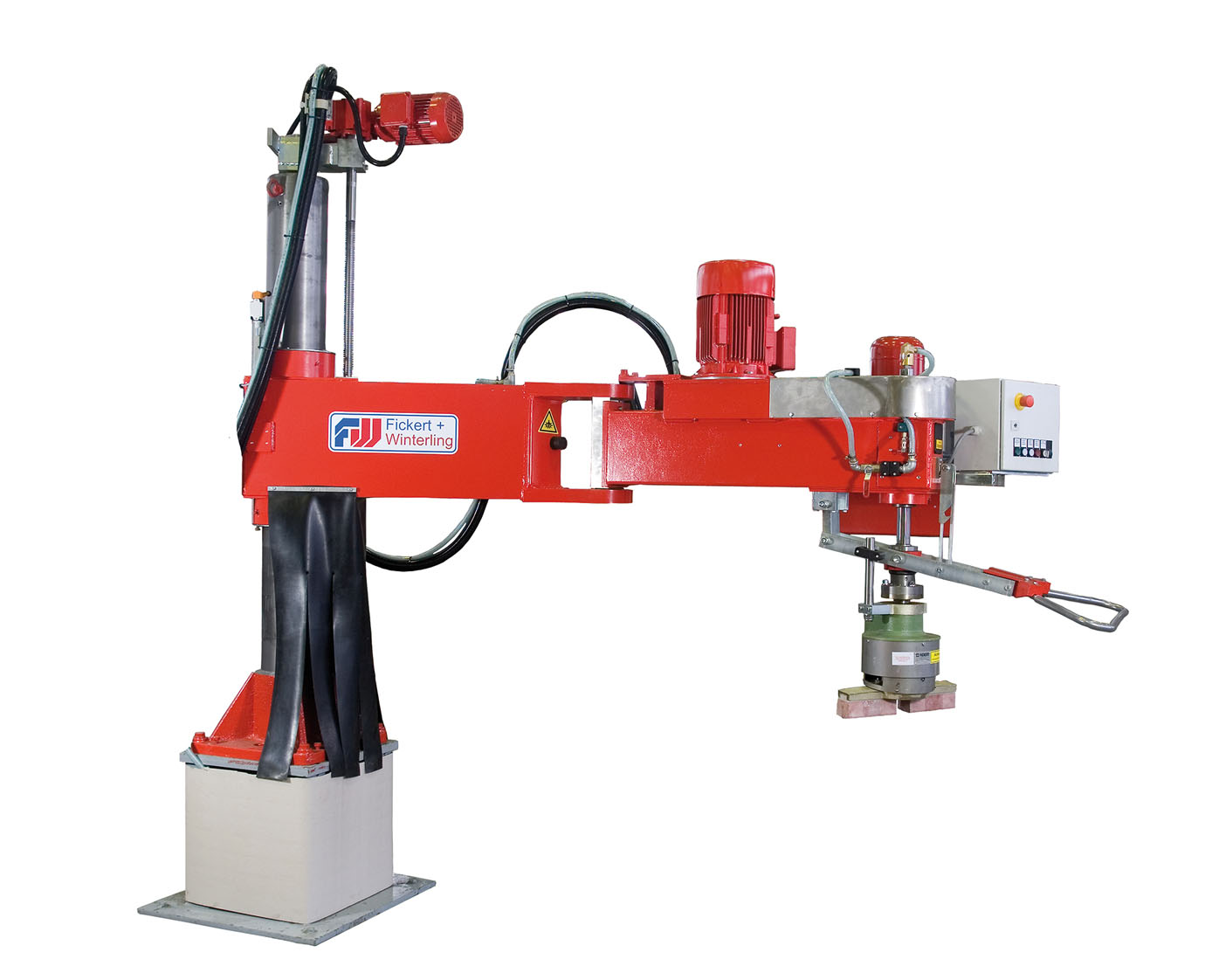

  • GLA – 2s
  • Standardausführung mit Säule
  • Motorische Höhenverstellung Ausleger 900 mm
  • Auslegerlänge 2x 1.100 mm Höhenverstellung der Schleifspindel 30 mm
  • Schleifspindeldrehzahl 310 / 460 rpm
  • Schleifmotor 3.5 kW (4.5/hp)
